Ρολό γείωσης καλωδίου

Ο κύλινδρος χύδην καλωδίου που κατασκευάζεται στην Κίνα από την Ningbo Lingkai Κατασκευή προορίζεται για την υπόγεια εγκατάσταση έλξης καλωδίων. τα στάχυα είναι κατασκευασμένα από αλουμίνιο ή νάιλον MC και το πλαίσιο είναι κατασκευασμένο από εξαιρετικά γαλβανισμένο χάλυβα. Ο κύλινδρος εδάφους καλωδίου είναι διαθέσιμος και τα στάχυα είναι όλα τοποθετημένα με ρουλεμάν. Και οι κύλινδροι καλωδίων ευθείας γραμμής έχουν μέγιστη διάμετρο 200 mm, όπως και ο γωνιακός κύλινδρος γείωσης (τριπλές τροχαλίες).

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο κύλινδρος γείωσης καλωδίων της Ningbo Lingkai Manufacture, γνωστός και ως κύλινδρος τοποθέτησης καλωδίων, είναι ένας τύπος εξοπλισμού που χρησιμοποιείται στην εγκατάσταση και την τοποθέτηση καλωδίων. Διαθέτει κύλινδρο καλωδίου ευθείας γραμμής και γωνιακό κύλινδρο γείωσης τριπλής τροχαλίας. Οι κύλινδροι γείωσης καλωδίων χονδρικής που υπάρχουν στην κατασκευή Ningbo Lingkai χρησιμοποιούνται για την εγκατάσταση διαφορετικών υπόγειων καλωδίων ισχύος έως μέγιστη διάμετρο 200 mm.

Οι τροχαλίες εδάφους καλωδίων είναι κατασκευασμένες από αλουμίνιο ή νάιλον MC. οι κύλινδροι υπολογίζονται στα ρουλεμάν. Οι κύλινδροι γείωσης καλωδίων χρησιμοποιούνται για να διασφαλιστεί ότι τα καλώδια τοποθετούνται ομαλά και χωρίς ζημιά στο έδαφος, ακόμη και αν το έδαφος είναι βραχώδες ή ανώμαλο.

Υπόγειος κύλινδρος γείωσης καλωδίου για τράβηγμα και εγκατάσταση καλωδίου ρεύματος

Οι κύλινδροι γείωσης καλωδίων χρησιμοποιούνται για την εγκατάσταση και το τράβηγμα υπόγειων καλωδίων ισχύος σε χαρακώματα ή σήραγγες. Τα στάχυα είναι κατασκευασμένα από αλουμίνιο ή νάιλον MC και ο κύλινδρος καλωδίου Straight Line είναι για την τοποθέτηση υπόγειου καλωδίου

Αρ.	Μοντέλο	Φορτίο εργασίας (KN)	Διάμετρος καλωδίου (mm)	Κατασκευή κυλίνδρου καλωδίων	Βάρος (kg)
21171	SHL1	10	Φ150	Χύτευση Πλαίσιο Αλουμινίου Ρολό αλουμινίου	5.4
21172	SHL1N	10	Φ150	Νάιλον Ρολό Πλαίσιο Χύτευσης Αλουμινίου	3.6
21181	SHL1B	10	Φ160	Ρολό αλουμινίου με βάση από χάλυβα	5.5
21182	SHL1BN	10	Φ150	Νάιλον κύλινδρος βάσης από χάλυβα	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0

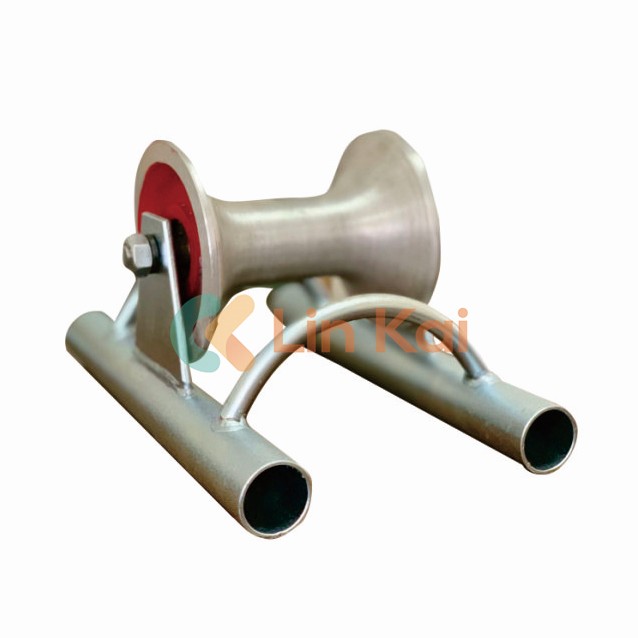

21191	SHL1G	10	Φ150	Ρολό αλουμινίου για σκελετό από χάλυβα	5.1
21192	SHL1GN	10	Φ150	Κύλινδρος νάιλον πλαισίου από χάλυβα	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Κύλινδρος αλουμινίου με μακριά πόδια από χάλυβα	9.4
21202	SHLG1N	10	Φ150	Χάλυβας σωλήνας μακριά πόδια Κάλινδρος από νάιλον	7.8

Οι γωνιακοί κύλινδροι καλωδίων χρησιμοποιούνται για την εγκατάσταση καλωδίου τροφοδοσίας στη γωνία της τάφρου. Μπορούν να συνδεθούν μεταξύ τους με καρφίτσες πασσάλων για να σχηματίσουν μια κατάλληλη κάμψη για να οδηγήσουν τα καλώδια στη γωνία.

Αρ.	Μοντέλο	Φορτίο εργασίας (KN)	Μέγεθος καλωδίων (mm)	Βάρος (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
