Τι είναι τα μπλοκ χορδών τροχαλίας αγωγού;

2025-12-26

Στην κατασκευή εναέριων γραμμών ηλεκτρικής ενέργειας,μπλοκ χορδών τροχαλίας αγωγούείναι βασικές μηχανικές συσκευές που κάνουν την εγκατάσταση των αγωγών πιο ομαλή, ασφαλέστερη και πιο αποτελεσματική. Αυτό το περιεκτικό άρθρο ιστολογίου εξηγεί τον σκοπό, τα στοιχεία, τον τρόπο λειτουργίας τους, τους κοινούς τύπους, τα βασικά πλεονεκτήματα και τον τρόπο επιλογής του κατάλληλου μπλοκ για το έργο σας, που υποστηρίζεται από πηγές του κλάδου και πρακτικά παραδείγματα.

Τι είναι τα μπλοκ χορδών τροχαλίας αγωγού;

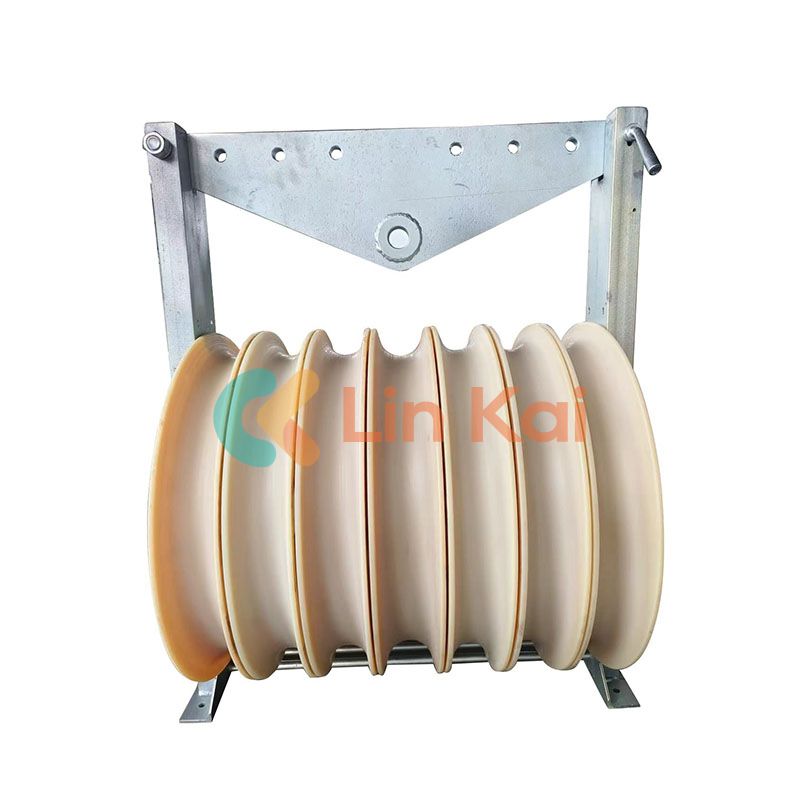

Τα μπλοκ χορδών τροχαλίας αγωγού είναι εξειδικευμένες τροχαλίες που έχουν σχεδιαστεί για να υποστηρίζουν και να καθοδηγούν ηλεκτρικούς αγωγούς (σύρματα) κατά τη διάρκεια της χορδής εναέριας γραμμής μεταφοράς. Το συγκρότημα αποτελείται συνήθως από έναν αυλακωτό τροχό που ονομάζεται αστάχυκαι ένα πλαίσιο στήριξης. Ο αγωγός περνά μέσα από την τροχαλία, η οποία περιστρέφεται ελεύθερα για να μειώσει την τριβή και να προστατεύσει την επιφάνεια του αγωγού. Τα μπλοκ τοποθετούνται προσωρινά σε κατασκευές πύργων ή προσωρινά στηρίγματα πριν ξεκινήσει το τράβηγμα.

Πώς λειτουργούν τα μπλοκ χορδών τροχαλίας αγωγού;

Κατά τη διάρκεια μιας λειτουργίας χορδής:

Ένα πιλοτικό σχοινί ή γραμμή έλξης εγκαθίσταται πρώτα σε ολόκληρη τη διαδρομή.
Το μπλοκ χορδών αγωγού τοποθετείται σε πύργους ή γωνιακά σημεία.
Ο αγωγός είναι προσαρτημένος στο σχοινί έλξης και τραβιέται μέσα από κάθε τροχαλία.
Η περιστροφή της τροχαλίας μειώνει σημαντικά την τριβή και αποτρέπει την τριβή ή τη ζημιά στον αγωγό.

Η αυλακωτή τροχαλία διασφαλίζει ότι ο αγωγός παραμένει σε καλό δρόμο ακόμα και όταν διασχίζει ανώμαλο έδαφος ή καμπύλες. Η ομαλή κίνηση βοηθά επίσης τα πληρώματα να διατηρήσουν τη σωστή τάση και να ελαχιστοποιήσουν τις καθυστερήσεις εγκατάστασης.

Γιατί είναι σημαντικοί οι μπλοκ χορδών τροχαλίας αγωγών;

Υπάρχουν αρκετοί κρίσιμοι λόγοι για τους οποίους αυτά τα μπλοκ είναι απαραίτητα στην κατασκευή γραμμών ηλεκτρικής ενέργειας:

Μειωμένη τριβή και ζημιά:Ο σχεδιασμός ελαχιστοποιεί το τρίψιμο και τη φθορά στους αγωγούς, αποτρέποντας δαπανηρές ζημιές κατά την εγκατάσταση.
Σωστή διαχείριση της έντασης:Διευκολύνουν την ελεγχόμενη τάση, η οποία είναι απαραίτητη για τη σταθερή πτώση του αγωγού και τη μακροπρόθεσμη αξιοπιστία.
Βελτιωμένη ασφάλεια:Το χειροκίνητο τράβηγμα αγωγών χωρίς μπλοκ αυξάνει τον κίνδυνο σπασίματος και βλάβης των εργαζομένων. Τα μπλοκ μειώνουν αυτούς τους κινδύνους.
Αποτελεσματική χορδή σε μεγάλες αποστάσεις:Για μεγάλα ανοίγματα ή δύσκολα εδάφη, τα μπλοκ διασφαλίζουν ότι η εγκατάσταση προχωρά ομαλά και χωρίς περιττές στάσεις.

Ποιοι τύποι μπλοκ χορδών τροχαλίας αγωγού υπάρχουν;

Τα μπλοκ χορδών κατηγοριοποιούνται με βάση τον αριθμό των στάχυων και τις περιπτώσεις ειδικής χρήσης:

Τύπος	Περιγραφή
Μονό Ράλι	Για μία γραμμή αγωγού - ο πιο βασικός και ευρέως χρησιμοποιούμενος τύπος.
Πολλαπλές τροχαλίες (Διπλή, Τριπλή, Τετραπλή)	Χρησιμοποιείται για συνδυασμένους αγωγούς ή διπλά κυκλώματα. Προσφέρει ταυτόχρονη καθοδήγηση πολλαπλών γραμμών.
Τροχαλία πιλότου	Μικρότερη μονάδα που χρησιμοποιείται για την καθοδήγηση του σχοινιού πιλότου πριν ξεκινήσει το τράβηγμα του αγωγού.
Μπλοκ γωνίας	Σχεδιασμένο για αιχμηρές γωνίες στην ευθυγράμμιση της διαδρομής για να αποφευχθεί το άλμα του αγωγού ή η πλευρική φόρτιση.

Πώς επιλέγετε το σωστό μπλοκ χορδών τροχαλίας αγωγού;

Όταν επιλέγετε ένα κατάλληλο μπλοκ, ακολουθούν τα βασικά κριτήρια:

Μέγεθος & τύπος αγωγού:Βεβαιωθείτε ότι η διάμετρος της τροχαλίας είναι τουλάχιστον 30–40 φορές τη διάμετρο του αγωγού για να ελαχιστοποιηθεί η τάση κάμψης.
Αριθμός μαέστρων:Επιλέξτε μπλοκ με πλήθος τροχαλιών που ταιριάζουν με το σχέδιο γραμμής σας — μονό για έναν αγωγό, πολλαπλά για ομαδικά συστήματα.
Ονομαστική χωρητικότητα φορτίου:Το φορτίο εργασίας πρέπει να υπερβαίνει τη μέγιστη τάση έλξης κατά ένα περιθώριο ασφαλείας.
Πλαίσιο & Υλικό:Τα πλαίσια είναι συνήθως γαλβανισμένος χάλυβας και οι τροχαλίες είναι υψηλής αντοχής αλουμίνιο ή νάιλον MC με προαιρετική προστατευτική επένδυση.

Τι Θέματα Ασφαλείας έχουν σημασία;

Σωστή εγκατάσταση:Εξασφαλίστε ασφαλή αγκύρωση στους πύργους για να αποφύγετε τυχαία απομάκρυνση κατά το τράβηγμα.
Τακτικός έλεγχος:Ελέγχετε συχνά τις συνθήκες τροχαλίας και ρουλεμάν για να αποτρέψετε την αστοχία στο μέσο της λειτουργίας.
Χρησιμοποιήστε προστατευτικό εξοπλισμό:Οι εργαζόμενοι πρέπει να φορούν ΜΑΠ όταν χειρίζονται αγωγούς και εργαλεία υψηλής τάσης.

Συχνές Ερωτήσεις

Ποιος είναι ο πρωταρχικός σκοπός ενός μπλοκ χορδών τροχαλίας αγωγού;
Οδηγεί και υποστηρίζει τον αγωγό κατά την εγκατάσταση της εναέριας γραμμής ελαχιστοποιώντας την τριβή και τις μηχανικές βλάβες.

Πώς επηρεάζει το υλικό τροχαλίας την απόδοση;
Τα τροχαλάκια από νάιλον MC ή αλουμίνιο με επενδύσεις μειώνουν την τριβή και ελαχιστοποιούν τη φθορά του αγωγού.

Μπορεί ένα μπλοκ τροχαλίας να χειριστεί πολλούς αγωγούς;
Ναι — τα μπλοκ πολλαπλών τροχαλιών έχουν σχεδιαστεί για να χειρίζονται δύο, τρεις ή τέσσερις αγωγούς ταυτόχρονα.

Τα μπλοκ χορδών της τροχαλίας αγωγών είναι μόνο για καλώδια ρεύματος;
Κυρίως ναι, αλλά παρόμοια μπλοκ μπορούν να χρησιμοποιηθούν σε τηλεπικοινωνιακές και άλλες εναέριες εγκαταστάσεις καλωδίων.

Ποιοι παράγοντες επηρεάζουν την επιλογή μπλοκ;
Το μέγεθος του αγωγού, το φορτίο τάσης, το περιβάλλον και η πολυπλοκότητα της διαδρομής επηρεάζουν την επιλογή του μπλοκ.
