Πώς μπορεί ένας κύλινδρος εδάφους καλωδίου νάιλον τροχού να κάνει την εγκατάσταση του υπόγειου καλωδίου ασφαλέστερη και πιο αποτελεσματική

Περίληψη άρθρου:Η εγκατάσταση υπόγειων καλωδίων απαιτεί περισσότερα από εξειδικευμένους τεχνικούς και καλώδια υψηλής ποιότητας. Ο σωστός εξοπλισμός στήριξης μπορεί να επηρεάσει σημαντικά την απόδοση έλξης, την προστασία του καλωδίου και την ασφάλεια εγκατάστασης. ΕΝΑΡολό γείωσης καλωδίου νάιλον τροχούπαρέχει μια ομαλή, ελεγχόμενη διαδρομή για τα υπόγεια καλώδια τροφοδοσίας, ειδικά όταν τα καλώδια πρέπει να περάσουν από ευθεία τμήματα, στροφές και γωνίες τάφρων. Σχεδιασμένοι για καθοδήγηση και στήριξη καλωδίων, αυτοί οι κύλινδροι συμβάλλουν στη μείωση της τριβής, στην πρόληψη της κακής ευθυγράμμισης των καλωδίων και στην προστασία των επιφανειών των καλωδίων κατά την εγκατάσταση. Αυτός ο οδηγός εξηγεί πώς λειτουργούν οι κύλινδροι γείωσης καλωδίων από νάιλον τροχούς, πώς να επιλέξετε το σωστό μοντέλο και γιατί αποτελούν σημαντικό μέρος της επαγγελματικής εγκατάστασης υπόγειων καλωδίων.

Πίνακας περιεχομένων

• Γιατί η εγκατάσταση του υπόγειου καλωδίου χρειάζεται επίγειους κυλίνδρους;
• Τι είναι ένας κύλινδρος γείωσης καλωδίου νάιλον τροχού;
• Ποια είναι τα βασικά χαρακτηριστικά των κυλίνδρων γείωσης καλωδίων νάιλον τροχού;
• Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;
• Πού χρησιμοποιούνται οι κύλινδροι γείωσης καλωδίων νάιλον τροχών;
• Πώς πρέπει να επιλέξετε τον σωστό κύλινδρο γείωσης καλωδίου;
• Πώς αυτοί οι κύλινδροι βελτιώνουν την εγκατάσταση καλωδίων;
• Πώς μπορείτε να συντηρήσετε τους κυλίνδρους γείωσης καλωδίων;
• Συχνές Ερωτήσεις
• Σύναψη

Γιατί η εγκατάσταση του υπόγειου καλωδίου χρειάζεται επίγειους κυλίνδρους;

Τα υπόγεια καλώδια τροφοδοσίας μπορεί να είναι βαριά, εύκαμπτα και δύσκολο να ελεγχθούν κατά την εγκατάσταση. Όταν ένα καλώδιο τραβιέται απευθείας στο έδαφος ή στην επιφάνεια της τάφρου, η τριβή και η ανεξέλεγκτη επαφή μπορεί να αυξήσουν την αντίσταση έλξης και να δημιουργήσουν περιττή πίεση στο περίβλημα του καλωδίου.

Εδώ είναι που αΡολό γείωσης καλωδίου νάιλον τροχούγίνεται πολύτιμο. Αντί να επιτρέπει στο καλώδιο να σύρεται απευθείας πάνω από σκυρόδεμα, χώμα, χαλίκι ή άλλες επιφάνειες, ο κύλινδρος παρέχει μια ελεγχόμενη διαδρομή κύλισης. Σε στροφές και αλλαγές κατεύθυνσης, οι σωστά τοποθετημένοι κύλινδροι βοηθούν επίσης στη διατήρηση της προβλεπόμενης διαδρομής του καλωδίου.

Η επαγγελματική εγκατάσταση καλωδίων μπορεί να επωφεληθεί από τους κυλίνδρους επειδή βοηθούν:

• Οδηγήστε τα καλώδια κατά μήκος της προγραμματισμένης διαδρομής εγκατάστασης.
• Μειώστε την άμεση επαφή μεταξύ του καλωδίου και της επιφάνειας γείωσης.
• Ελαχιστοποιήστε την τριβή κατά το τράβηγμα του καλωδίου.
• Μειώστε την πιθανότητα ολίσθησης ή μετακίνησης του καλωδίου έξω από τη διαδρομή της τάφρου.
• Στηρίξτε τα καλώδια σε ευθεία τμήματα και γωνίες.
• Βελτιώστε τη συνολική συνέπεια εγκατάστασης και την ασφάλεια στο χώρο εργασίας.

LingkaiΟι πληροφορίες προϊόντος της περιγράφουν συγκεκριμένα τους κυλίνδρους γείωσης καλωδίων από νάιλον τροχούς ως εξοπλισμό για την καθοδήγηση και τη στήριξη καλωδίων, ιδιαίτερα σε στροφές όπου η σταθερότητα του καλωδίου είναι σημαντική.

Τι είναι ένας κύλινδρος γείωσης καλωδίου νάιλον τροχού;

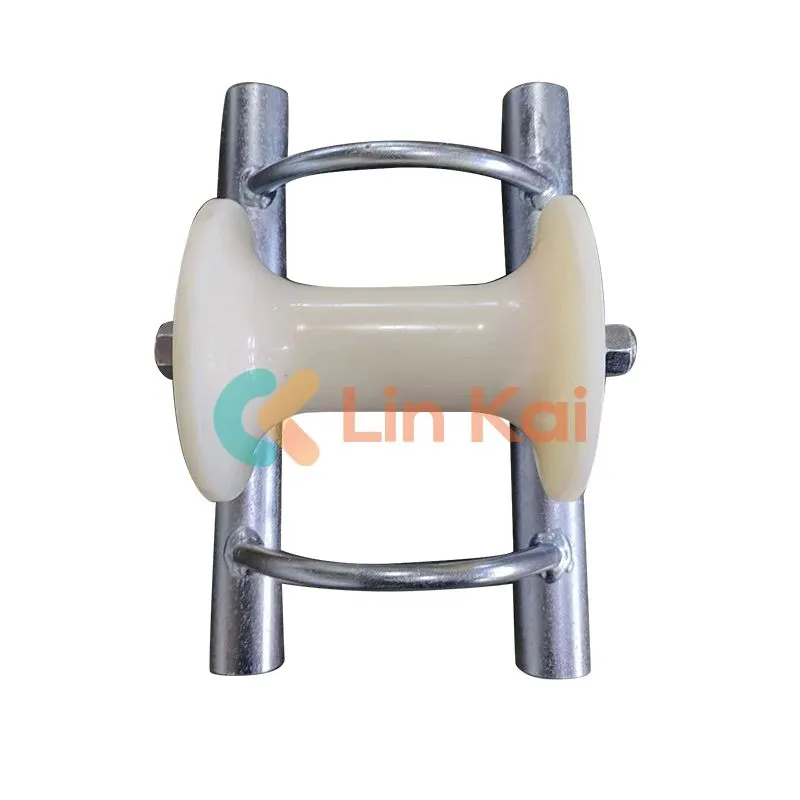

Ο κύλινδρος εδάφους καλωδίου Nylon Wheel είναι ένα εργαλείο εγκατάστασης καλωδίων που έχει σχεδιαστεί για να υποστηρίζει και να καθοδηγεί υπόγεια καλώδια ενώ αυτά έλκονται στη θέση τους. Γενικά αποτελείται από ένα πλαίσιο στήριξης, έναν κύλινδρο ή τροχαλία, άξονα και συγκρότημα ρουλεμάν.

Ο νάιλον τροχός είναι ιδιαίτερα χρήσιμος επειδή παρέχει μια λεία επιφάνεια επαφής για το καλώδιο. Κατά το τράβηγμα του καλωδίου, ο τροχός περιστρέφεται καθώς το καλώδιο κινείται, βοηθώντας το καλώδιο να ταξιδεύει μέσω της διαδρομής εγκατάστασης αντί να γλιστράει συνεχώς στο έδαφος.

Ανάλογα με τη διαμόρφωση εγκατάστασης, μπορούν να χρησιμοποιηθούν διαφορετικά σχέδια κυλίνδρων. Οι κύλινδροι ευθείας γραμμής είναι κατάλληλοι για σχετικά άμεσες διαδρομές καλωδίων, ενώ οι γωνιακοί κύλινδροι είναι σχεδιασμένοι για τοποθέτηση καλωδίων σε γωνίες τάφρων.

Σύμφωνα με τις προδιαγραφές προϊόντων της Lingkai, η γκάμα κυλίνδρων εδάφους καλωδίων περιλαμβάνει διαμορφώσεις ευθείας γραμμής και γωνιακούς κυλίνδρους, με μοντέλα σχεδιασμένα για καλώδια έως περίπου Ø200 mm. Οι κύλινδροι είναι τοποθετημένοι σε ρουλεμάν, ενώ τα πλαίσια είναι κατασκευασμένα από γαλβανισμένο χάλυβα.

Ποια είναι τα βασικά χαρακτηριστικά των κυλίνδρων γείωσης καλωδίων νάιλον τροχού;

1. Λεία επιφάνεια επαφής από νάιλον

Ο νάιλον τροχός δημιουργεί μια κυλιόμενη επιφάνεια επαφής μεταξύ του καλωδίου και του εξοπλισμού εγκατάστασης. Αυτό βοηθά στην καθοδήγηση του καλωδίου, ενώ μειώνει την περιττή σύρσιμο σε τραχιές επιφάνειες.

2. Κύλινδροι που τοποθετούνται σε ρουλεμάν

Τα ρουλεμάν επιτρέπουν στις τροχαλίες να περιστρέφονται καθώς κινείται το καλώδιο. Αυτός ο σχεδιασμός υποστηρίζει ομαλότερη κίνηση του καλωδίου και μπορεί να βοηθήσει στη μείωση της αντίστασης κατά την εγκατάσταση.

3. Πλαίσιο από γαλβανισμένο χάλυβα

Ένα πλαίσιο από γαλβανισμένο χάλυβα παρέχει μια πρακτική δομική λύση για απαιτητικά περιβάλλοντα εγκατάστασης. Η εγκατάσταση καλωδίων πραγματοποιείται συχνά σε εξωτερικούς χώρους, μέσα σε χαρακώματα ή σε εργοτάξια όπου ο εξοπλισμός μπορεί να αντιμετωπίσει υγρασία, σκόνη και μηχανικό χειρισμό.

4. Πολλαπλές διαμορφώσεις

Οι διαφορετικές διάμετροι καλωδίων και οι διαδρομές εγκατάστασης απαιτούν διαφορετικές διαστάσεις κυλίνδρων. Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν μοντέλα με κυλίνδρους από νάιλον ή αλουμίνιο και διαφορετικές κατασκευές πλαισίου.

5. Υποστήριξη για Υπόγεια Καλώδια Μεγάλης Διαμέτρου

Η Lingkai διευκρινίζει ότι οι κύλινδροι γείωσης καλωδίων από νάιλον τροχούς μπορούν να χρησιμοποιηθούν για υπόγεια εγκατάσταση καλωδίων ισχύος έως Ø200 mm, αν και το κατάλληλο μοντέλο θα πρέπει να επιλεγεί σύμφωνα με την πραγματική διάμετρο του καλωδίου και τις συνθήκες εγκατάστασης.

Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;

Η επιλογή ενός κυλίνδρου καλωδίου με βάση μόνο την εμφάνιση μπορεί να οδηγήσει σε ακατάλληλη εγκατάσταση. Οι επαγγελματίες αγοραστές θα πρέπει να αξιολογήσουν τη διάμετρο του καλωδίου, το φορτίο εργασίας, την κατασκευή πλαισίου, το υλικό τροχού, τη διαμόρφωση του κυλίνδρου και τις συνθήκες του χώρου.

Τα ακόλουθα παραδείγματα βασίζονται στις προδιαγραφές που δημοσιεύθηκαν για τη σειρά κυλίνδρων καλωδίων ευθείας γραμμής της Lingkai:

Αυτές οι προδιαγραφές δείχνουν γιατί έχει σημασία η επιλογή μοντέλου. Ένας κύλινδρος που έχει σχεδιαστεί για μικρότερο καλώδιο δεν πρέπει να χρησιμοποιείται αυτόματα για μεγαλύτερο ή βαρύτερο καλώδιο. Οι αγοραστές θα πρέπει να ταιριάζουν με το ονομαστικό φορτίο εργασίας και το εύρος διαμέτρου καλωδίου του κυλίνδρου με τις πραγματικές απαιτήσεις του έργου.

Πού χρησιμοποιούνται οι κύλινδροι γείωσης καλωδίων νάιλον τροχών;

Οι κύλινδροι γείωσης καλωδίων από νάιλον τροχούς συνδέονται κυρίως με την υπόγεια εγκατάσταση καλωδίων τροφοδοσίας. Μπορούν να τοποθετηθούν κατά μήκος των διαδρομών καλωδίων για να παρέχουν συνεχή στήριξη ενώ το καλώδιο τραβιέται από ένα καρούλι προς την τελική του θέση.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Εγκατάσταση υπόγειου καλωδίου ρεύματος:Καλώδια στήριξης καθώς έλκονται μέσα από χαρακώματα.
• Έργα υποδομής κοινής ωφέλειας:Βοηθώντας τις ομάδες εγκατάστασης στον έλεγχο των καλωδίων κατά μήκος των προγραμματισμένων υπόγειων διαδρομών.
• Βιομηχανικά ηλεκτρολογικά έργα:Στήριξη βαρέων καλωδίων κατά την κατασκευή εγκαταστάσεων και εγκαταστάσεων.
• Εγκατάσταση γωνίας τάφρου:Χρήση γωνιακών κυλίνδρων για την καθοδήγηση των καλωδίων γύρω από τις αλλαγές κατεύθυνσης.
• Εργασίες καλωδίων μεγάλης διαμέτρου:Επιλογή κατάλληλων μοντέλων κυλίνδρων για καλώδια που προσεγγίζουν το εύρος Ø200 mm.

Για γωνιακές εγκαταστάσεις, η Lingkai παραθέτει αποκλειστικά μοντέλα γωνιακών κυλίνδρων καλωδίων με φορτία εργασίας που κυμαίνονται από 8 kN έως 10 kN και μεγέθη καλωδίων από ≤Ø80 mm έως ≤Ø150 mm.

Πώς πρέπει να επιλέξετε τον σωστό κύλινδρο γείωσης καλωδίου;

Μια πρακτική διαδικασία επιλογής θα πρέπει να ξεκινά με το καλώδιο και όχι με τον κύλινδρο. Πριν από την αγορά, οι ομάδες εγκατάστασης θα πρέπει να συλλέξουν τις βασικές παραμέτρους του έργου και να τις συγκρίνουν με τις προδιαγραφές του κατασκευαστή.

Βήμα 1: Επιβεβαιώστε τη διάμετρο καλωδίου

Μετρήστε ή επιβεβαιώστε την εξωτερική διάμετρο του καλωδίου. Αυτή είναι μια από τις πιο σημαντικές παραμέτρους επειδή ο κύλινδρος πρέπει να παρέχει την κατάλληλη στήριξη χωρίς να περιορίζει την κίνηση του καλωδίου.

Βήμα 2: Ελέγξτε το βάρος του καλωδίου και τις συνθήκες έλξης

Τα βαριά καλώδια μπορούν να δημιουργήσουν σημαντικό μηχανικό φορτίο κατά το τράβηγμα. Ο επιλεγμένος κύλινδρος πρέπει να έχει επαρκή χωρητικότητα φορτίου εργασίας για τις συνθήκες εγκατάστασης.

Βήμα 3: Προσδιορίστε ευθεία και γωνιακά τμήματα

Μια ευθεία διαδρομή καλωδίου και μια αιχμηρή γωνία τάφρου δεν απαιτούν απαραίτητα την ίδια διαμόρφωση κυλίνδρων. Χρησιμοποιήστε κυλίνδρους ευθείας γραμμής για ευθύγραμμα τμήματα και κατάλληλους γωνιακούς κυλίνδρους όπου το καλώδιο αλλάζει κατεύθυνση.

Βήμα 4: Εξετάστε το περιβάλλον εγκατάστασης

Εξωτερικά έργα, εργοτάξια και υπόγειες τάφροι ενδέχεται να εκθέσουν τον εξοπλισμό σε βρωμιά και υγρασία. Μια στιβαρή κατασκευή πλαισίου και κατάλληλη διάταξη ρουλεμάν μπορούν να υποστηρίξουν την αξιόπιστη λειτουργία.

Βήμα 5: Συγκρίνετε τις συνολικές απαιτήσεις έργου

Για μεγάλα έργα, οι αγοραστές θα πρέπει να λαμβάνουν υπόψη τον αριθμό των απαιτούμενων κυλίνδρων, το μήκος της διαδρομής του καλωδίου, την απόσταση, την ποσότητα των γωνιών, τις απαιτήσεις μεταφοράς και το χρονοδιάγραμμα εγκατάστασης αντί να αξιολογούν μόνο την τιμή μονάδας.

Πώς αυτοί οι κύλινδροι βελτιώνουν την εγκατάσταση καλωδίων;

Η αξία ενός κυλίνδρου γείωσης καλωδίου νάιλον τροχού υπερβαίνει την απλή στήριξη ενός καλωδίου. Οι σωστά τοποθετημένοι κύλινδροι μπορούν να συμβάλουν σε μια πιο ελεγχόμενη διαδικασία εγκατάστασης.

Πρακτικά, ο στόχος είναι να δημιουργηθεί μια ελεγχόμενη διαδρομή καλωδίου από τον κύλινδρο μέχρι την τελική θέση εγκατάστασης. Η σωστή τοποθέτηση του κυλίνδρου μπορεί να κάνει τη λειτουργία έλξης πιο προβλέψιμη και ευκολότερη για τη διαχείριση των συνεργείων εγκατάστασης.

Πώς μπορείτε να συντηρήσετε τους κυλίνδρους γείωσης καλωδίων;

Αν και οι κύλινδροι καλωδίων είναι σχετικά απλά μηχανικά εργαλεία, η τακτική επιθεώρηση μπορεί να βοηθήσει στη διατήρηση της απόδοσής τους σε επαναλαμβανόμενα έργα.

• Επιθεωρήστε τους νάιλον τροχούς πριν από κάθε σημαντική εγκατάσταση.
• Ελέγξτε τα ρουλεμάν για μη φυσιολογική αντίσταση ή ασυνήθιστο θόρυβο.
• Επιθεωρήστε το πλαίσιο για παραμόρφωση ή ορατή ζημιά.
• Αφαιρέστε τη βρωμιά, τη λάσπη και τα συντρίμμια από τα κινούμενα εξαρτήματα.
• Ελέγξτε ότι ο κύλινδρος περιστρέφεται ελεύθερα πριν ξεκινήσει το τράβηγμα του καλωδίου.
• Μην υπερβαίνετε το καθορισμένο φορτίο εργασίας.
• Αντικαταστήστε τα κατεστραμμένα εξαρτήματα πριν επιστρέψετε τον κύλινδρο σε σέρβις.

Οι απαιτήσεις συντήρησης ενδέχεται να διαφέρουν ανάλογα με τη συχνότητα λειτουργίας, τις συνθήκες τοποθεσίας, το βάρος του καλωδίου και τις πρακτικές χειρισμού. Μια βασική επιθεώρηση πριν από τη χρήση είναι ιδιαίτερα σημαντική πριν από μια μακρά λειτουργία τραβήγματος καλωδίου.

Συχνές ερωτήσεις σχετικά με τους κυλίνδρους γείωσης καλωδίων νάιλον τροχών

1. Σε τι χρησιμεύει ένας κύλινδρος γείωσης καλωδίου νάιλον τροχού;

Χρησιμοποιείται για την καθοδήγηση και υποστήριξη υπόγειων καλωδίων κατά την εγκατάσταση. Ο κύλινδρος παρέχει μια ελεγχόμενη διαδρομή κύλισης που βοηθά στη μείωση της άμεσης επαφής καλωδίου με έδαφος και υποστηρίζει την ευθυγράμμιση των καλωδίων.

2. Τι διάμετρο καλωδίου μπορούν να χωρέσουν οι κύλινδροι της Lingkai;

Οι δημοσιευμένες προδιαγραφές της Lingkai υποδεικνύουν ότι η γκάμα κυλίνδρων γείωσης καλωδίων από νάιλον τροχούς μπορεί να χρησιμοποιηθεί για υπόγεια καλώδια ισχύος έως περίπου Ø200 mm. Το σωστό μοντέλο θα πρέπει να επιλεγεί σύμφωνα με τη διάμετρο του καλωδίου και τις απαιτήσεις του έργου.

3. Είναι οι νάιλον κύλινδροι κατάλληλοι για βαριά υπόγεια καλώδια;

Μπορούν να είναι κατάλληλα όταν το επιλεγμένο μοντέλο έχει κατάλληλη βαθμολογία φορτίου εργασίας και χωρητικότητα μεγέθους καλωδίου. Ορισμένα μοντέλα ευθείας γραμμής που αναφέρονται έχουν φορτίο εργασίας 10 kN, αλλά οι αγοραστές θα πρέπει πάντα να επαληθεύουν τις πραγματικές συνθήκες φορτίου του έργου πριν από την επιλογή.

4. Ποια είναι η διαφορά μεταξύ των κυλίνδρων καλωδίων ευθείας γραμμής και γωνίας;

Οι κύλινδροι ευθείας γραμμής έχουν σχεδιαστεί κυρίως για σχετικά άμεσες διαδρομές καλωδίων, ενώ οι κύλινδροι γωνίας προορίζονται για τη στήριξη και την καθοδήγηση των καλωδίων γύρω από τις γωνίες των τάφρων ή τις αλλαγές κατεύθυνσης.

5. Γιατί χρησιμοποιούνται ρουλεμάν στους κυλίνδρους καλωδίων;

Τα ρουλεμάν επιτρέπουν στον κύλινδρο ή την τροχαλία να περιστρέφεται καθώς κινείται το καλώδιο. Αυτό υποστηρίζει ομαλότερη κίνηση του καλωδίου και βοηθά στη μείωση της αντίστασης κατά το τράβηγμα.

6. Τι υλικό χρησιμοποιείται για το πλαίσιο κυλίνδρων;

Η Lingkai αναφέρει ότι τα πλαίσια των κυλίνδρων καλωδίων της είναι κατασκευασμένα από γαλβανισμένο χάλυβα. Διαφορετικά μοντέλα μπορούν να χρησιμοποιήσουν διαφορετικές κατασκευές πλαισίων, συμπεριλαμβανομένων πλαισίων από χυτό αλουμίνιο, βάσης πλάκας από χάλυβα και σχεδίων πλαισίου χαλύβδινων σωλήνων.

Σύναψη

Μια αξιόπιστη διαδικασία εγκατάστασης του υπόγειου καλωδίου εξαρτάται από τον έλεγχο της κίνησης του καλωδίου από την αρχή της λειτουργίας έλξης έως την τελική τοποθέτηση. Ένα σωστά επιλεγμένοΡολό γείωσης καλωδίου νάιλον τροχούμπορεί να παρέχει την καθοδήγηση, την υποστήριξη και την κυλιόμενη επαφή που απαιτείται για να γίνει η εγκατάσταση καλωδίων πιο ελεγχόμενη και αποτελεσματική.

Για επαγγελματίες αγοραστές, τα πιο σημαντικά ζητήματα είναι η διάμετρος του καλωδίου, το φορτίο εργασίας, η διαμόρφωση του κυλίνδρου, η διαδρομή εγκατάστασης, οι απαιτήσεις γωνίας, η κατασκευή πλαισίου και οι συνολικές συνθήκες του έργου. Με μοντέλα σχεδιασμένα για διαφορετικά μεγέθη καλωδίων και διαμορφώσεις εγκατάστασης, η Lingkai παρέχει πρακτικές λύσεις για έργα εγκατάστασης υπόγειων καλωδίων. Εάν προμηθεύεστε κυλίνδρους καλωδίων για ένα έργο κοινής ωφέλειας, βιομηχανικής χρήσης, υποδομής ή ηλεκτρικής εγκατάστασης, εξερευνήστε τη σειρά εδάφους κυλίνδρων καλωδίων Nylon Wheel καιεπικοινωνήστε μαζί μαςγια επιλογή μοντέλου, τεχνικές προδιαγραφές και κατάλληλη προσφορά για το έργο σας.
